O que são barramentos?

Se você já teve a oportunidade de estudar um pouco sobre hardware de computador, provavelmente já tenha ouvido falar sobre os barramentos. Afinal de contas, você sabe o que são barramentos? Continue nesta leitura e aprenda um pouco sobre esse conceito.

O que é barramento?

Barramento refere-se a um caminho responsável por interligar um determinado componente ao processador.

Confira abaixo definições mais técnicas a respeito de barramentos:

Barramento é um conjunto de linhas de comunicação que permitem a interligação entre dispositivos, como a CPU, a memória e outros periféricos.

Barramentos correspondem às linhas de transmissão que transmitem as informações entre o processador, memória e todos os demais periféricos do computador.

Os barramentos pode ser chamados também de:

  • Interfaces;
  • Portas;
  • Conectores;
  • Slots;

O que são barramentos internos?

Barramentos internos são aqueles que ficam situados dentro da placa-mãe. São os barramentos para placas e mídias.

Exemplo de placas: placa de vídeo, placa de som, placa de rede, placa de modem, etc.

Exemplo de mídias: HD, CD, DVD, SSD, Pendrive, Fita Magnética, disquete,etc.

Exemplos de barramentos internos para placas:

Barramento ISA

(Lançado nos anos 80)
O barramento ISA aceita placa de vídeo, placa de rede, placa de modem, e placa de som.
Velocidade do Barramento ISA: 8Mb/s a 16 Mb/s.

Barramento PCI

(Lançado nos anos 90)
O barramento PCI aceita os mesmos componentes do barramentos do ISA, no entanto, é bem mais veloz.
Velocidade do Barramento PCI: 133 Mb/s.

Barramento AGP

(Lançado no ano 98)
O barramento AGP aceita somente placa de vídeo.

Barramento PCI Express

(Lançado no ano 2003)
O barramento PCI Express aceita todas as placas. Há duas versões para o barramento PCI Express: X1 e 16.

  • X1 é o barramento padrão para todas as placas. Velocidade: 250 a 500 Mb/s.
  • X16 é o barramento que aceita somente placa de vídeo. Velocidade: 4.8 Gb/s. Este tipo de barramento foi lançado para substituir o barramento AGP.

Exemplos de barramentos internos para mídias:

Barramento IDE

(Lançado nos anos 80)
O Barramento IDE aceita HD, CD, DVD e disquete.
Velocidade: 133 Mb/s.

Barramento SCSI

(Lançado nos anos 90)
O Barramento SCSI aceita HD, CD, DVD, disquete e impressora.
Velocidade: 320 Mb/s.

Barramento SATA

(Lançado no ano 2003)
O Barramento SATA aceita HD, CD, DVD, Blu-ray e SSD.
Velocidade: 150 Mb/s a 450 Mb/s.

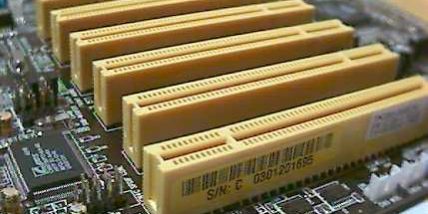

O que são barramentos? 1

O que são barramentos externos?

Barramentos externos referem-se às portas de comunicação.

Exemplo de portas de comunicação: Portal Serial, porta USB, porta paralela, etc.

Exemplos de barramentos externos:

Barramento serial

(Lançado nos anos 80)
A porta serial possui o formato de macho e fêmea, possuindo 9 pinos. Aceita mouse, teclado e monitor. A porta serial é também chamada de RS-232. A porta serial também possui um conector denominado DB9.

O teclado e mouse utilizam são conectados na porta serial macho.  Já o monitor utiliza a porta serial fêmea (porta VGA / XVGA / XGA).

Barramento paralelo

(Lançado nos anos 80)
A porta paralela possui 25 pinos e aceita impressora e scanner. O nome técnico para essa porta é LPT1 e o nome de seu conector é DB25.

Barramento PS/2

(Lançado nos anos 90)
A porta PS/2 possui o formato redondo que possui um guia e seis pinos em volta dele. (ger almente nas cores verde e roxo) e aceita mouse e teclado. O nome de seu conector é Mini-din.

Existe também um Mini-din que possui 4 pinos ao seu redor. O seu nome é S/Vídeo.

Barramento USB

(Lançado no anos 2002)
A porta USB aceita todos os dispositivos, tais como mouse, teclado, pendrive, impressora, TV, etc. A porta USB aceita até 127 conexões simultâneas.

A porta USB possui duas características importantes. Ela possui tipos e versões. Confira abaixo.

Tipos de portas USB:

  • USB tipo A – é aquele USB convencional do computador (formato retângulo);
  • USB tipo B – é aquele USB utilizado para ligar impressoras (formato quase redondo);
  • USB Mini 4p – são portas usadas em celulares, tablets e câmeras digitais. 4p significa 4 pinos;
  • USB Mini 5p – são portas também usadas em celulares, tablets e câmeras digitais. 5p significa 5 pinos;

As versões do USB, por sua vez, são relacionadas à sua velocidade:

  • Porta USB 1.0 possui velocidade de 12 Mb/s;
  • Porta USB 2.0 possui velocidade de 480 Mb/s;
  • Porta USB 3.0 possui velocidade de 4,8 Gb/s;
  • Porta USB 3.1 possui velocidade de 5,0 Gb/s;

Barramento HDMI

(Lançado no ano 2004)
A porta HDMI é usada para áudio e vídeo, transmite 5.1 canais no caso de som, e possui resolução de 1080px (Full HD).

Chegamos ao fim deste post que fez uma abordagem mais detalhada a respeito dos barramentos de um computador. Se você gostou desta matéria, clique no botão curtir no final desta página.
